Dimension Style Frequently Answered Questions

Waar worden Dimension Styles opgeslagen

Maak eerst een Text Style aan zoals je die wilt gebruiken in deze Dimension Style. (VW 2011 en hoger)

Ga naar de Document Preferences bij Document Settings onder het File menu:

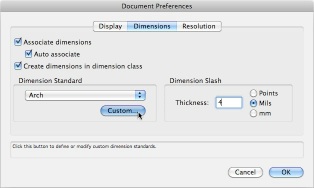

Klik op de Dimension tab en klik op Custom...

Klik op New...

Klik in het Document Preferences venster op de Dimension tab en klik vervolgens op custom... Klik op New in het volgende venster (of selecteer een reeds bestaande en klik op edit om die te bewerken). Geef de nieuwe Dimension style een naam en klik op OK.

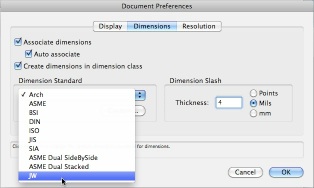

Selecteer de nieuwe “Standard” en klik op Edit. Het volgende venster verschijnt:

Geef een naam

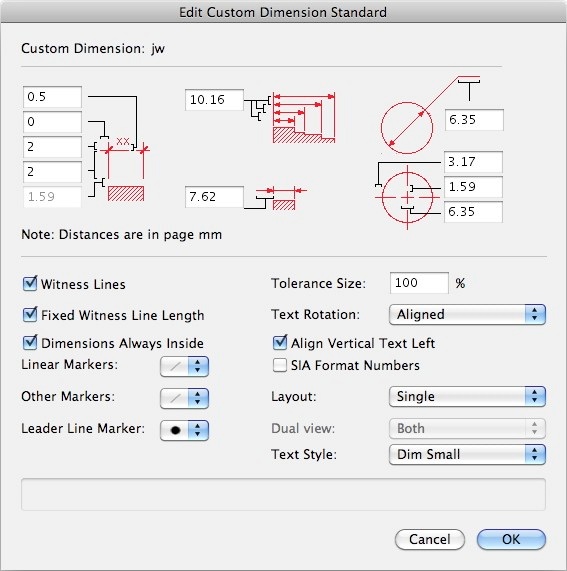

Het Custom Dimension venster

a

b

c

d

e

g

h

f

i

j

l

m

n

o

p

q

In het Custom Dimension venster wordt de Dimension Style beschreven. Sinds de introductie van Vectorworks 2011 wordt hier ook de format vastgelegd in de vorm van een Tekst Style (s).

a.Afstand tussen tekstblok en maatlijn zelf (zie noot).
b.Uitstekend deel van de maatlijn (prettig om uit te laten staan).
c.Hoogte Whitness Line (gelijk houden aan (d).)
d.Diepte Whitness Line, geldt alleen voor Fixed Whitness Line Length (zie (g)).
e.Afstand Whitness Line tot object (tot het gemeten punt om precies te zijn).
f.Wel of geen Whitness Lines.
g.Verschil tussen lange slierten (Amerikaanse stijl) of kleine Whitness Lines die allemaal even groot zijn.
h.Vectorworks kan zelf bepalen of een maatlijn te kort is om de tekst te bevatten en zet de maat er dan naast. Ik doe dat liever met de hand en zet dus “Always Inside” aan (zie noot).
i.Kies hier uw Marker en bepaal er de grootte van.
j.Other markers worden gebruikt bij crikel en hoek maatvoering.
k.Marker gebruikt bij de leaderline (strep onder de text die wijst naar de maatlijn zelf).
l.Stacking disctance werkt alleen bij Base-Line Dimensions (zie noot).
m.De lengte van de uitstekende lijn als de maat niet “Inside” staat.
n.De lengte van de onderstreep bij een cirkel of hoek maatvoering.
o.De beschrijving van het centre point mark (niet gebruikt in VW 2009).
p.Of de tekst meedraaid met een schuine maatlijn.
q.Bij verticale maatlijnen moet de tekst leesbaar zijn vanuit het stempel, dus aan.
r.SIA Format (zie noot).
s.Keuze welke Text Style te gebruiken in deze Dimension Style

r

a.Afstand tussen tekstblok en maatlijn.

Top

Centre

Baseline (bij 1 regel tekst: Top Baseline = Bottom Baseline)

Bottom

Een positieve waarde...

maar negatief mag ook

Bij een positieve waarde zweeft de tekst die afstand + (Baseline - Bottom) boven de maatlijn. Bij een negative waarde zakt het tekstblok door de maatlijn heen. (Let op dat de tekst geen witte fill heeft, of juist wel).

Het tekst blok kent in verticale richting 4 ankerpunten. De bij (a) gebruikte afstand is altijd tot de “Bottom”.

Een uitzondering is de waarde 0, dan wordt de tekst met de centreline op de maatlijn gepositioneerd.

h.Always Inside

Teken een maatlijn. Always inside staat aan, dus de maatlijn ziet er als volgt uit.

Always Inside

Pak met de selectie cursor de tekst beet, de cursor verandert in de diagonale cursor, en sleep de tekst naar links of rechts buiten de maatlijn, indien gewenst.
