Hoe maak je een gebogen kegel?

Extrude Along Path

Hoe maak je een gebogen kegel?

Een dergelijke figuur kan niet middels een sweep gemaakt worden.

Dit wordt gedaan met een extrusie langs pad.

Teken een cirkel (het profiel) en een polyline (het pad).

Selecteer de polyline en kies:Convert to Nurbs (Model of Modify menu)

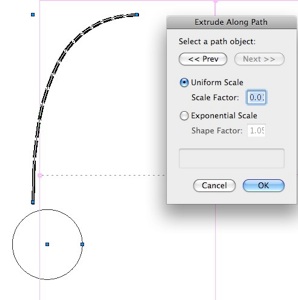

Selecteer beide objecten en kies Extrude Along Path.

Zorg dat het pad dik “oplicht” middels de knoppen << Prev of Next >>

Stel een schaal factor in.

Klik op OK.

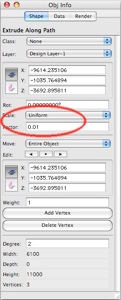

In het Object Info Palette kan verder worden geexperimenteerd met het soort verschaling en de factor. Inderdaad, de kegel eindigt niet in een punt, maar in een erg klein cirkeltje.

Nieuw in VW 2012

Extrude Along Path heeft nu een optie die zorgt dat de Z as van het profiel neemt meer roteert. Ideaal bij wegen.
