Bug Fixes & Improvements:

1. -Aangepast aan NEN 2580


2. -Gebruik Oppervlakte Classes is verbeterd


3. -Gebruik Classes (niet de Oppervlakte Classes) is verbeterd


4. -Centre Text tov oppervlak werkt nu weer


5. -Uitlijning tekst (Left, Centre, Right Justify) toegevoegd

Oppervlak

Handleiding

Voor het gebruik van Oppervlak zie vorige pagina.

Klik op Unfold preferences...  om de overige instellingen te zien.

1. 1.Rotation: Van het gehele object, niet belangrijk voor ons doel.


2. 2.Veld voor Ruimtenummer (zie 8).


3. 3.Veld voor Functie (zie 8).


4. 4.Oppervlakte maat in m2


5. 5.Ruimte soort (NEN 2580 of de oude Ruimte soorten:BVO,GBO,NVO,VG)
   Voor de oude ruimte soorten zie de vorige pagina.


6. 6.De ruimtesoorten volgens NEN 2580.


7. 7.Unfold preferences...


8. 8.Tekstvelden die getoond worden in het Object Info palette EN op tekening.


9. 9.Numerieke velden. Waarmee dus in het worksheet gerekend kan worden. Deze worden ook op tekening getoond.


10. 10.Aantal decimalen voor de Oppervlakte velden.


11. 11.Toont de veld labels op tekening. (aanpasbaar, zie de Edit Labels alinea op de vorige pagina)


12. 12.Voor betere aansturing van zichtbaarheid in Viewports kan men Classes gebruiken.


13. 13.Wanneer men Classes gebruikt kan men de kleur ook aansturen dmv die classes.


14. 14.Default Text style van het Plug-in Object


15. 15.Nieuw. Vooral zonder Labels erg fraai. Op verzoek van Courage Architecten.


16. 16.Box text instellingen


17. 17.Tekstrotatie veld, wordt bij een nieuw Oppervlak object gebruikt om het Rotated plan view te compenseren, maar is daarna vrij te gebruiken.

7

8

9

10

12

11

1

2

3

9

4

5

13

16

17

Create Oppervlakte Staat NEN 2580

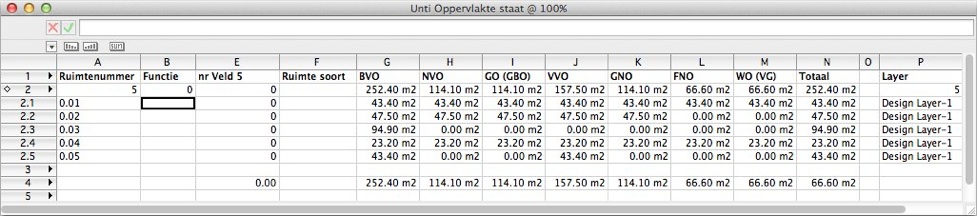

Kies de functie Create Oppervl Staat NEN uit het AEC menu. Er verschijnt een venster waar de keus gemaakt kan worden tussen 1 worksheet voor het hele document en een worksheet per layer, en vervolgens verschijnt de worksheet. Als u de Architectuur versie hebt kunt u de velden 1(ruimtenr) t/m 6 ook hier in de spreadsheet aanpassen.

9

Het oppervlak object heeft een extra selectie handle waarmee de tekst verschoven kan worden.

De functie Create Oppervl Staat NEN maakt een nieuwe spreadsheet aan, maar als een spreadsheet met de beoogde naam al bestaat wordt die geopend.

1

2

3

1. 1.Database Header, kan uitgezet worden in het Worksheet menu.


2. 2.Dit kleine pijltje opent het Worksheet menu


3. 3.Sorteer opdrachten kunnen in de kolom gesleept worden als de Database  Header is geselecteerd,


4. 4.Ongebruikte kolommen kunnen in het worksheetmenu worden verwijderd.


5. 5.De namen van de kolommen mogen hier worden veranderd.


6. 6.Edit de velden direct in de worksheet (  ,A,L,S,M,D,  )

4

5

6

Edit labels en default waarden

De veld-labels kunnen aangepast worden. Echter dit is niet een document gebonden instelling. Printen van een computer waarop de veld labels niet zijn aangepast heeft tot gevolg dat de veld namen weer terug zullen veranderen. Dit moet dus bij voorkeur in één keer voor het hele bureau worden gedaan. (Zie de vorige pagina)

NEN 2580 Voor meer informatie over NEN 2580 zie bijvoorbeeld Wikipedia

De NEN 2580 onderscheidt de volgende oppervlak typen:

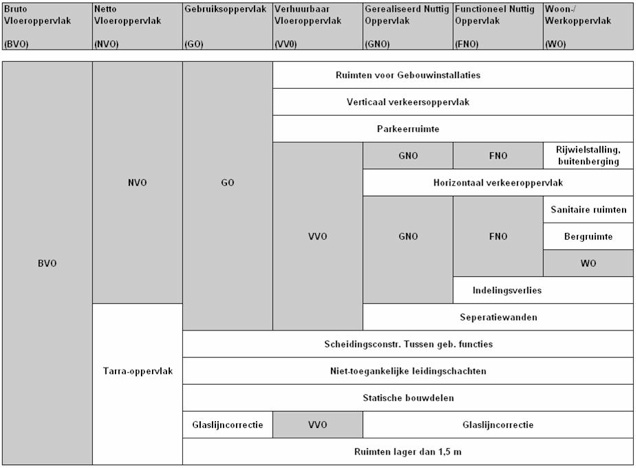

Bruto Vloeroppervlak (BVO) Netto Vloeroppervlak (NVO) Gebruiksoppervlak (GO) Verhuurbaar Vloeroppervlak (VVO) Gerealiseerd Nuttig Oppervlak (GNO) Functioneel Nuttig Oppervlak (FNO) Woon- Werk- Winkel- Oppervlak (WO)

Omdat volgens de getoonde grafiek het bijna altijd zo is dat een oppervlak van een bepaald gebruik ook bij de bovenstaande oppervlakken hoort, zijn de knoppen zo gemaakt dat bij het aanklikken van het gewenste oppervlak automatisch de knoppen erboven ook aangezet worden. Individueel kunnen de knoppen weer uitgezet worden, zoals dat bijvoorbeeld in het geval van separatiewanden en glaslijncorrectie nodig is omdat die niet bij NVO en/of GO horen.

Auteur: Dagoos. Overgenomen van deze Wikipedia pagina onder GNU license

14

15

6

6

6

16-12-2013
